Vacuum Pump Exhaust Filter Housings
These filters have been designed especially for mounting at open ends of gas-carrying lines or systems. When used as air inlet filter this kind of filter makes sure that no disturbing solid substances are absorbed with the gas.
When used as line end filter, e.g. for ventilations, this filter makes sure that no solid substances, which shall not get into the ambient air, do leak out of the system.

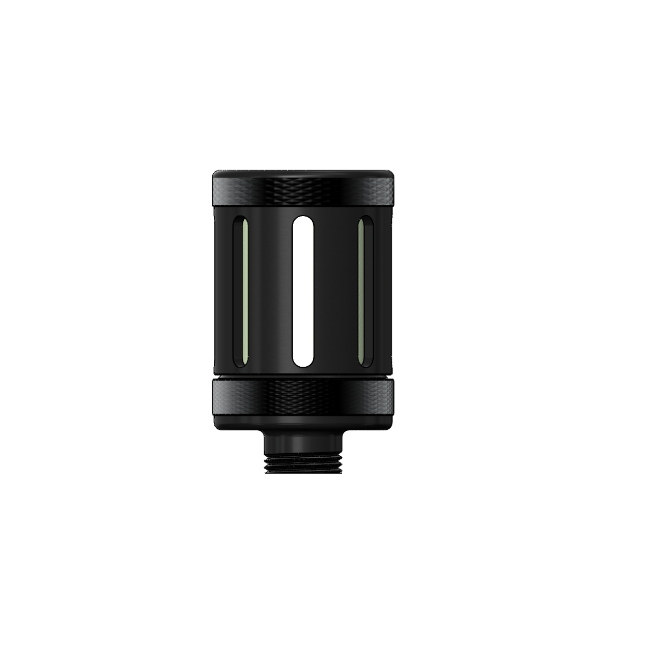

The filter consists of an anodised aluminum housing with Nitril sealings. Alternatively sealings from silicone, FKM or FFKM can be used. These filters are also suitable for holding sintered filter elements from PTFE or filter sieves from stainless steel.
Type: | 420 |
|---|---|
Connection: | 1/2″ |
Mounting | M6 |
Maximum operational temperature: | 120°C |
Maximum flow rate:* | 5 m³/h |
Filter element: | 25-4-50CS |
Diameter: | 50mm |
Length (incl. thread) | 119,7 mm |
Als Ansaugfilter stellen diese Filter sicher, dass keine störenden Feststoffe mit dem Gas oder der Umgebungsluft eingesaugt werden. Dadurch werden die Leistung und die Effizienz von Maschinen, Messgeräten, Ventilen und Anlagen verbessert, da schädliche Verunreinigungen in den Systemen vermieden werden. Schadstoffe können zu einer Beeinträchtigung der Funktion und einer Verkürzung der Lebensdauer von Maschinen und Anlagen führen. Die Verwendung von Ansaugfiltern ist daher von großer Bedeutung, insbesondere in der Luft- und Raumfahrtindustrie, in der Messtechnik sowie in der Chemie- und Pharmaindustrie.
Als Leitungsendfilter gewährleisten diese Filter, dass keine Feststoffe aus dem System austreten und nicht in die Umgebungsluft gelangen sollen. Dadurch wird sichergestellt, dass im besonderen schädliche Partikel nicht in die Umgebung abgegeben werden, was insbesondere in der chemischen Industrie, in Reinräumen oder in der Lebensmittelindustrie von großer Bedeutung ist. Leitungsendfilter werden häufig in Entlüftungen oder Abgasanlagen verwendet, um Emissionen zu minimieren und die Umweltbelastung zu reduzieren. Als Leitungsendfilter haben diese Filtergehäuse zudem eine Lärmreduzierende Wirkung.
Funktionsweise von Ansaug- und Leitungsendfiltern
Die Filtergehäuse bestehen aus eloxiertem Aluminium und sind mit Nitril-Dichtungen ausgestattet. Diese Dichtungen sind beständig gegen viele Chemikalien und eignen sich daher für eine Vielzahl von Anwendungen. Alternativ können auch Dichtungen aus Silikon, FKM oder FFKM verwendet werden, um den Anforderungen verschiedener Industrien gerecht zu werden.
Standardmäßig werden die Filtergehäuse mit Glasfaserelementen bestückt. Diese Elemente haben eine hohe Filterleistung und eignen sich für viele Anwendungen. Darüber hinaus eignen sich die Filter auch zur Aufnahme von gesinterten Filterelementen aus PTFE oder Filtersieben aus Edelstahl, je nach den spezifischen Anforderungen der Anwendung.
