Portabler Gasanalysator GasAn-A50 (Wasserstoffmessung)

Der Wärmeleitanalysator (WLD / TCD) GasAn-A50 wird üblicherweise zur Wasserstoffmessung eingesetzt. Das Gasmessgerät misst kontinuierlich die Konzentration von Gaskomponenten in verschiedenen Anwendungen. Der Wärmeleitfähigkeitsdetektor ist verbaut in einem kleinen portablen Gehäuse mit kompletter Auswerteelektronik und Pumpe, sowie nach Konfiguration einem Akku und/oder einer abgesetzten Messzelle.

Das Messprinzip der Wärmeleitfähigkeit (WLD) beruht auf der Abhängigkeit der Temperatur eines beheizten Widerstandsdrahtes von der Wärmeleitfähigkeit des ihn umströmenden Gases. Mit der Änderung der Gasbestandteile ändert sich die Wärmeleitfähigkeit des Messgases. Abhängig von der Wärmeleitfähigkeit transportiert das Gas mehr oder weniger Temperatur vom Heizdraht zur Temperaturmessung.

Der GasAn-A50 kann zur Messung in korrosiven sowie nicht korrosiven Gasen verwendet werden.

Wärmeleitfähigkeitsdetektor H2-Messung tragbar

Der Gasanalysator kann zuverlässig verschiedene Gaskomponenten in unterschiedlichen Hintergrundgasen messen. Um Gase mit einem Wärmeleitfähigkeitsdetektor (WLD) akkurat analysieren zu können, muss sich die Wärmeleitfähigkeit des Messgases signifikant von der der Hintergrundgase unterscheiden. Der Gasanalysator GasAn-A50 kann unter anderem bei folgenden Gasmixturen eingesetzt werden:

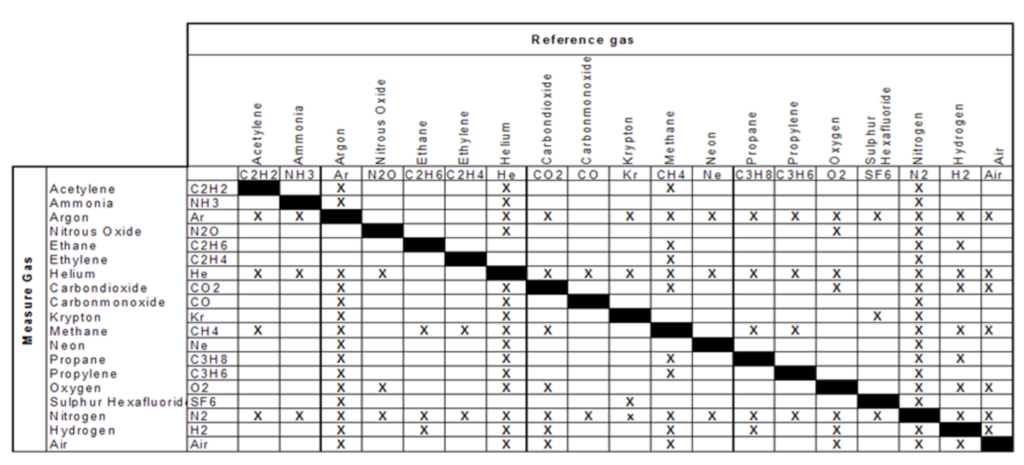

Messgase Tabelle Wärmeleitfähigkeitsdetektor

Messdaten:

Größter Messbereich                          0 … 100 % (Abhängig von Anwendung)

Kleinster Messbereich                        0 … 1000 Vol.ppm H2

  bei unterdrückten Messbereichen  99 … 100 %

Messgasdurchfluss                             5 … 100 l/h

max. Betriebsdruck                             < 15 bar

                                                                im Vakuum ist ab ca. 15 mBar abs. eine Fehlerkorrektur erforderlich

max. Gastemperatur                           50°C

Druckabfall über der Messzelle         0,1 mBar (10 mm WS) bei 40 l/h

Messgase                                            Standardgase, H2, korrosive Gase möglich (100 Vol. % Cl2)

Explosionsschutz                                 Auf Anfrage möglich



Allgemeine Daten:

Betriebstemperatur                             +5 … + 55 °C

Lagertemperatur                                 -20 … + 60°C bei 0 … 95 % rel. Feuchte

User Interface                                      Folientastatur mit 4 Soft-Key-Tasten und 2 festen Tasten

                                                                LCD-Grafik-Display (hinterleuchtet)

Sprachen                                              D, E, F, …



Elektronische Daten:

Spannungsversorgung                       Steckernetzgerät – 24 V / DC

Leistungsaufnahme                            < 30 VA



Daten-Output:

Analogausgang                                   0/4 … 20 mA

Grenzwerte                                           1 x Grenzwertschalter – frei parametrierbar

Schnittstellen                                        RS 232



Optionale Eingänge:                           Externer RS232

                                                                Externer Barcodescanner

                                                                …



Weitere Schnittstellen auf Wunsch verfügbar
