Paramagnetischer Sauerstoffanalysator GasAn-PM – Präzise Sauerstoffmessung für Industrie und Prozessanalytik
Start -> Analysatoren -> GasAn-PM

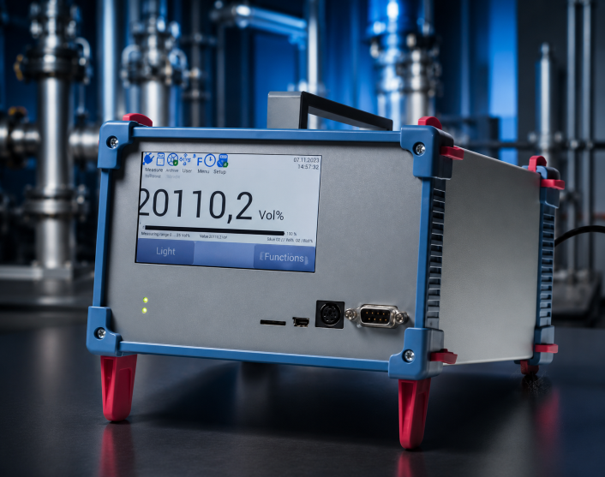

Der GasAn-PM ist ein paramagnetischer Sauerstoffanalysator, den wir für Anwendungen in Industrie und Forschung entwickelt haben, bei denen eine präzise und zuverlässige Sauerstoffmessung im Prozentbereich erforderlich ist.
Das integrierte Touch-Display ermöglicht eine intuitive Bedienung des Messgeräts und eine übersichtliche Darstellung aller Messwerte.
Paramagnetischer Sauerstoffanalysator für höchste Messgenauigkeit
Der GasAn-PM ist ein hochpräziser paramagnetischer Sauerstoffanalysator zur kontinuierlichen Messung der Sauerstoffkonzentration in Gasen sowie der Sauerstoffreinheit. Das industrielle Sauerstoffmessgerät eignet sich für anspruchsvolle Anwendungen in der Prozessanalytik, Qualitätskontrolle sowie der Überwachung technischer und medizinischer Gase.
Außerdem liefert der GasAn-PM schnelle dank modernster paramagnetischer Messtechnik, zuverlässige und langzeitstabile Messergebnisse. Zudem kann der Gasanalysator je nach Messaufgabe mit einer Messzelle nach dem Ringkammerverfahren oder dem Hantelverfahren ausgestattet werden.
Präzise Sauerstoffmessung mit paramagnetischer Messtechnik
Die paramagnetische Sauerstoffmessung zählt zu den genauesten Verfahren zur Bestimmung des Sauerstoffgehalts im Prozentbereich. Da ausschließlich Sauerstoff stark paramagnetische Eigenschaften besitzt, erfolgt die Messung besonders selektiv, verschleißarm und ohne Verbrauch starken Verbrauch der Messzellen.
Der Messbereich kann flexibel von 0 bis 100 Vol.-% O₂ definiert individuell an die Anforderungen Ihrer Anwendung angepasst werden. Dadurch eignet sich der GasAn-PM sowohl für Spurenmessungen als auch für Reinheitsmessungen und Prozessanalysen.
Technische Daten
- Paramagnetischer Sauerstoffanalysator
- Ringkammer- oder Hantelmessverfahren
- Messbereich: 0…100 Vol.-% O₂ (je nach Kundenanforderung)
- T50-Ansprechzeit: < 30 Sekunden
- Touch-Grafikdisplay
- Analogausgang 4…20 mA
- USB- und Modbus-Schnittstelle
- PC-Software inklusive
- 19″-Tischgehäuse
- Versorgung: 230 VAC / 50 Hz
Typische Anwendungen
Der GasAn-PM eignet sich für zahlreiche Bereiche der industriellen Gasanalyse und Sauerstoffüberwachung:
- Sauerstoffkonzentrationsmessung
- Sauerstoff-Reinheitsmessung
- Sauerstoff-Identifikationsmessung
- Prozessgasüberwachung
- Luftzerlegungsanlagen
- Technische Gase
- Medizinische Gase
- Lebensmittel- und Getränkeindustrie
- Chemische Industrie
- Labor- und Prüftechnik
- Forschung und Entwicklung
- Qualitätskontrolle
- Umwelt- und Verfahrenstechnik
Vorteile des GasAn-PM
- Hochpräziser paramagnetischer Sauerstoffanalysator
- Hohe Langzeitstabilität
- Exakte Sauerstoffmessung mit hoher Langzeitstabilität
- Wartungsarme Sensorik ohne Verbrauchsmaterial
- Wahlweise Ringkammer- oder Hantelverfahren
- Schnelle Messwerterfassung
- Individuell konfigurierbarer Messbereich von 0…100 Vol.-% O₂
- Intuitive Touch-Bedienung
- Einfache Integration über Modbus, USB und 4…20 mA
- Robustes Industriegehäuse
- Kontinuierliche Online-Sauerstoffmessung
- Ideal für kontinuierliche Prozessüberwachung und Qualitätskontrolle
GasAn-PM – Der Sauerstoffanalysator für präzise Industrieanwendungen
Ob Sauerstoff-Reinheitsmessung, kontinuierliche Sauerstoffkonzentrationsmessung oder anspruchsvolle Prozessüberwachung – der GasAn-PM liefert zuverlässige und hochpräzise Messergebnisse. Durch die bewährte paramagnetische Messtechnik, flexible Schnittstellen und individuell anpassbare Messbereiche ist der Sauerstoffanalysator die ideale Lösung für industrielle Gasanalysen.
Sie suchen einen präzisen Sauerstoffanalysator für Ihre Anwendung? Kontaktieren Sie uns – wir beraten Sie gerne bei der Auswahl der passenden Messlösung.

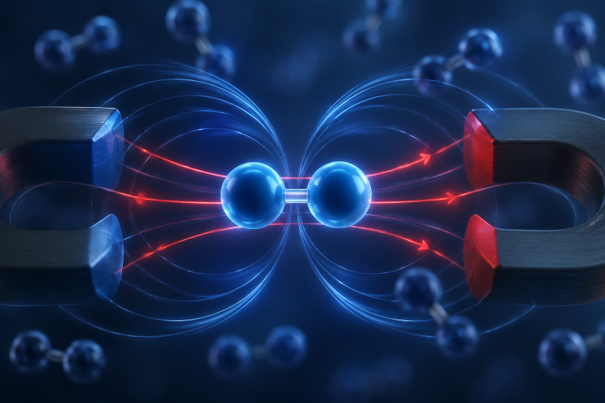

Paramagnetismus des Sauerstoffs
Sauerstoff besitzt eine besondere physikalische Eigenschaft: Er ist paramagnetisch. Das bedeutet, dass Sauerstoffmoleküle durch ein äußeres Magnetfeld angezogen werden. Ursache dafür sind die zwei ungepaarten Elektronen im Sauerstoffmolekül, die ein magnetisches Moment erzeugen.
Diese Eigenschaft unterscheidet Sauerstoff von den meisten anderen Gasen und ermöglicht eine besonders selektive Messung der Sauerstoffkonzentration. Während viele andere Messverfahren auf chemischen Reaktionen, elektrochemischen Sensoren oder Verbrauchsmaterialien basieren, nutzt die paramagnetische Sauerstoffmessung ausschließlich die magnetischen Eigenschaften des Sauerstoffs.
Im paramagnetischen Sauerstoffanalysator GasAn-PM wird diese Eigenschaft genutzt, um die Sauerstoffkonzentration in Gasgemischen präzise zu bestimmen. Hierdurch arbeitet das Verfahren sehr verschleißarm, benötigt keine Verbrauchsmaterialien und zeichnet sich durch hohe Messgenauigkeit sowie langfristige Stabilität aus.
Durch die selektive Messung eignet sich die paramagnetische Sauerstoffanalyse besonders für industrielle Anwendungen wie Prozessüberwachung, Qualitätskontrolle, technische Gase, Reinheitsmessung, Forschungsanwendungen und vieles mehr.

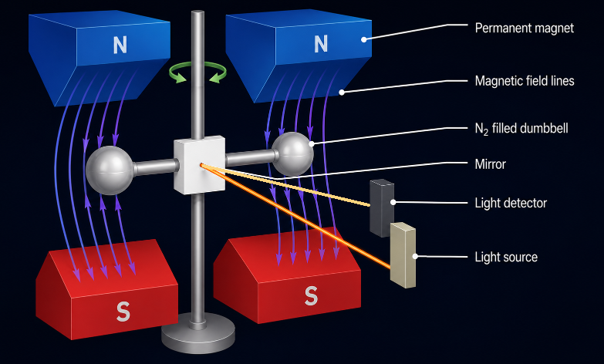

Funktionsweise des Hantelprinzips
Das Hantelprinzip ist ein bewährtes Verfahren zur paramagnetischen Sauerstoffmessung. Im Inneren der Messzelle befindet sich eine speziell geformte Hantel, die aus zwei kleinen, mit Stickstoff gefüllten Glaskugeln besteht. Ein dünner Aufhängungsfaden hält die Kugeln in der Mitte eines Magnetfeldes. Dadurch kann die Hantel um die Mittelachse frei schwingen
Befindet sich Sauerstoff in der Messkammer, wird das Gas aufgrund seiner paramagnetischen Eigenschaften durch das Magnetfeld angezogen. In Folge dessen versucht der Sauerstoff den Platz im Magnetfeld zu besetzen. Das führt dazu, dass die Hantel durch den Sauerstoff aus dem Magnetfeld ausgelenkt wird.
Die Auslenkung der Hantel wird optisch erfasst. In der Folge induziert die paramagnetische Sauerstoff-Messzelle einen elektrischen Strom auf die Hantel, wodurch diese zurück in das Magnetfeld gelenkt wird. Die induszierte Stromstärke ist proportional zum Sauerstoffanteil im Messgas. Je höher der Sauerstoffanteil im Messgas, desto stärker ist die Wechselwirkung mit dem Magnetfeld und desto größer die gemessene Auslenkung.
Bei präzisen Messungen müssen Druck und Temperatur des Messgases kompensiert werden.
Das Hantelverfahren ermöglicht eine schnelle Reaktion, eine hohe Messgenauigkeit und eine stabile Langzeitmessung von Sauerstoff. Aufgrund seiner robusten Konstruktion eignet es sich besonders für kontinuierliche industrielle Sauerstoffanalysen.

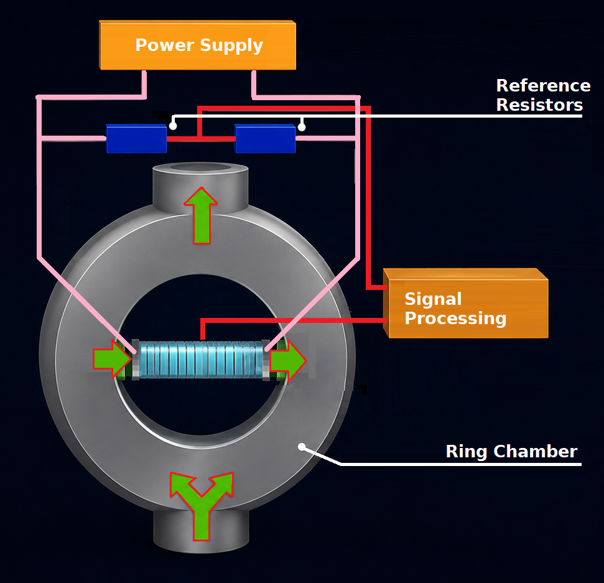

Funktionsweise des Ringkammerprinzips
Beim Ringkammerprinzip wird die paramagnetische Eigenschaft des Sauerstoffs genutzt, indem ein Gasstrom durch eine ringförmige Gas-Messkammer geführt wird. In der Messzelle erzeugt ein Magnetfeld eine Kraftwirkung auf die Sauerstoffmoleküle im Messgas. Das Messgas durchströmt den Messkammer-Ring beidseitig. Das Gas tritt gegenüber der Einspeisung aus der Messkammer aus.
90° zum Messgaseinagng und Messgasausgang versetzt befindet sich eine Verbindung im Messkammer-Ring. In dieser Verbindung wird ein Magnetfeld aufgebaut. Dadurch werden Sauertoffmoleküle durch die Verbindung bewegt. Wenn kein Sauerstoff im Messgas vorhanden ist, findet keine Bewegung durch die Verbindung statt. In der Folge gilt, desto höher der Sauerstoffgehalt ist, desto mehr Gas wird durch die Verbindung bewegt.
Steigt oder fällt der Sauerstoffgehalt, steigt oder fällt auch die Bewegung durch die Verbindung in der Messzelle. Diese Änderung steht also in direktem Zusammenhang mit der Sauerstoffkonzentration im Gasgemisch.
Die entstehende Messgröße wird vom Sauerstoffanalysator erfasst, verarbeitet und als präziser Messwert ausgegeben. Dadurch arbeitet diese Messzelle frei von beweglichen Teilen. Da außerdem ausschließlich die physikalische Eigenschaft des Sauerstoffs genutzt wird, arbeitet das Verfahren ohne chemische Reaktionen und ohne Verbrauch von Sensormaterialien.
Das Ringkammerverfahren überzeugt durch geringe Wartungsanforderungen und eine ausgezeichnete Langzeitstabilität. Zudem eignet es sich besonders für anspruchsvolle Anwendungen in der Prozessanalytik, industriellen Gasüberwachung und QualitätskontrolleG
